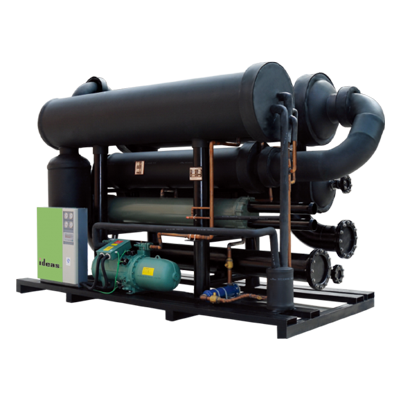

產品型號：IDS-150WT
產品標簽：真空干燥機冷凍干燥的基本原理是基于水的三態變化。水有固態、液態和氣態，三種狀態既可以相互轉換又可以共存。 當水在三相點（溫度為0.01℃，水蒸氣壓為610.5Pa）時，水、冰、水蒸氣三者可共存且相互平衡。在高真空狀態下，利用升華原理，使預先凍結的物料中的水分，不經過冰的融化，直接以冰態升華為水蒸汽被除去，從而達到冷凍干燥的目的。
主要技術參數：
小型果蔬真空凍干機 食品水果凍干機銀耳羹 真空冷凍實驗型鮑魚 小型真空凍干機水果干燥機蔬菜冷凍干燥海鮮設備奧迪斯廠家直銷
凍干是從凍結的物料產品中去除水分的過程，凍干分為真空冷凍干燥和常壓冷凍 干燥二種，由于一些條件限制目前采用的是真空冷凍干燥。凍干目的是保留產品 的完整的生物和化學結構及其活性。像其它許多的技術步驟，一種凍干的類型被 稱做升華，是自然發生的。升華指的是溶劑，比如水，象干冰一樣，直接從固態 變?yōu)闅鈶B(tài)的過程。傳統的干燥會引起材料皺縮，破壞細胞。這種情況將不會發生 在凍干里，因?yàn)楣腆w構成被在其位置上的堅冰支撐著。在冰升華時，它會留下孔隙在干燥的剩余物質里。
凍干過程分為冷凍、升華、解析干燥三個階段，每一個階段都有相應的要求， 不同的物料其要求各不相同，各階段工藝設計及控制手段的差異直接關系凍干產品的質量和凍干設備的性能。
1.冷凍階段 冷凍干燥首先要把原料進行凍結，使原料中的水變成冰，為下階段的升華做好準備。凍結溫度的高低及凍結速度是控制關鍵，溫度要達到物料的凍結點以下， 不同的物料其凍結點各不相同。凍結速度的快慢直接關系到物料中冰晶顆粒的大小，冰晶顆粒的大小對固態物料的結構及升華速率有直接關聯。一般情況下，要 求 1--3 小時完成物料的凍結，進入升華階段。
奧迪斯廠家直銷 性價比高，誠招代理商，可以拿物料過來現場測試
真空凍干機負責人楊經理 加微18025968399 凡是加上微信的可申請分期付款
冷凍干燥的基本原理是基于水的三態變化。水有固態、液態和氣態，三種狀態既可以相互轉換又可以共存。 當水在三相點（溫度為0.01℃，水蒸氣壓為610.5Pa）時，水、冰、水蒸氣三者可共存且相互平衡。在高真空狀態下，利用升華原理，使預先凍結的物料中的水分，不經過冰的融化，直接以冰態升華為水蒸汽被除去，從而達到冷凍干燥的目的。 凍干制品呈海綿狀、無干縮、復水性極好、含水分極少，相應包裝后可在常溫下長時間保存和運輸。 由于真空冷凍干燥具有其它干燥方法無可比擬的優點，因此該技術問世以來越來越 受到人們的青睞，在醫藥、生物制品和食品方面的應用已日益廣泛。血清、菌種、中西醫藥等生物制品多為一些生物活性物質，真空冷凍干燥技術也為保存生物活性提供了良好的解決途徑。
二、凍干設備組成
本機主要由干燥箱、冷凝器（捕水器）、加熱系統、真空系統、制冷系統和電氣 控制系統六大部件組成。
干燥箱
是一能抽真空和加熱的密閉器，物料的升華干燥過程是在干燥室內完成的，物料是放在干燥室內擱板上的鋁托盤內的，按每平方托盤面積 8~9 公斤的比例裝 料，擱板上有兩個可供測量物料溫度的探頭，用以監測整個凍干過程中的物料溫度。門采用橡膠密封條，關門時要把門上的手柄擰緊，確保箱內密封。
冷凝器（捕水器）
是凝結升華水氣的捕水裝置，內部有一個較大面積的鋁翅吸附面，從干燥箱物料中升華出來的水蒸氣可凝結吸附在其鋁翅表面上，吸附面的工作溫度可達 -35℃~-55℃，冷凝器外形是鋁制成的圓管，內部有制冷劑，分別與制冷機組相連，組成制冷循環系統。冷凝器與干燥箱連接采用真空蝶閥；采用不銹鋼管與真空泵組連接組成真空系統，筒內冷凝管上部裝有化霜噴水管，它通過真空隔膜閥與水管連接，這是為了保證化霜水等不進入干燥箱和真空管道
加熱系統
凍干機加熱系統的作用是對干燥箱內物料進行加熱，以便使物料不斷地得到升 華熱，使物品以達到規定的含水率要求，凍干機加熱系統有不同的加熱方法， 在接觸式加熱中，我們采用的是循環介質加熱法。循環加熱系統由管道泵、循 環介質箱、加熱器、進出管路等組成。循環液由水 4 份、乙醇 2 份，乙二醇 4 份配置成循環不凍液，其凝固點為-30℃，在使用時液溫能達到 120℃，當加熱 系統工作時，先對循環液進行加熱，液溫通過液箱控制調節儀選定的溫度自動 控制加熱, 管道泵開啟后，可將循環液送入干燥箱內擱板中，對擱板加熱，然后 返回液箱進行加熱循環。
真空系統
真空系統由旋片真空泵或羅茨泵組成，必須首先啟動旋片泵或水環泵，使其工 作一段時間，當系統中的真空度達到 1Kpa 以下時，再自動啟動羅茨泵。旋片泵 結構、羅茨泵結構等見說明書。該真空系統的真空表可使用電接點真空表，可 根據預先選定的真空度值，自動控制羅茨泵的啟動。干燥箱與冷凝器之間真空 管道中，裝有真空蝶閥，可根據使用要求隨時開、關。真空泵管路上，裝有電 磁放氣截止閥，當真空泵停止工作時可自動關閉真空管路，同時將空氣放入泵 內，避免真空泵油因負壓作用回放至真空管路中，真空泵的連接管路之間裝有 波紋軟管，防止運轉時的振動。
制冷系統
凍干機制冷系統由制冷壓縮機組（包括：風冷冷凝器，油分離器、高壓管路、 干燥過濾器、膨脹閥、蒸發器、低壓管路等組成），采用氟利昂機組和 R404a 制冷劑。當制冷系統工作時，冷凝盤管的表面溫度可達-35～-55℃，根據客戶 需要采用單級或雙級制冷壓縮機組，制冷效果好。
電氣控制本設備電氣控制系統由電腦顯示記錄儀、控制臺、控制儀表、調節儀表
等自動裝置和電路組成。它的功能是對凍干機進行手動或自動控制，控制設備正常運 轉。 控制臺是溫度、真空度巡檢儀的記錄控制儀表及各機組開關的集中集團，控制 臺的儀表板裝有溫度，真空度巡檢儀，干燥箱和真空泵的真空計，溫度指示調 節儀，液溫控制調節儀，計時鐘等。按鈕板上裝有各機組的開關等。
三．凍干設備技術
凍干是從凍結的物料產品中去除水分的過程，凍干分為真空冷凍干燥和常壓冷凍 干燥二種，由于一些條件限制目前采用的是真空冷凍干燥。凍干目的是保留產品 的完整的生物和化學結構及其活性。像其它許多的技術步驟，一種凍干的類型被 稱做升華，是自然發生的。升華指的是溶劑，比如水，象干冰一樣，直接從固態 變?yōu)闅鈶B(tài)的過程。傳統的干燥會引起材料皺縮，破壞細胞。這種情況將不會發生 在凍干里，因?yàn)楣腆w構成被在其位置上的堅冰支撐著。在冰升華時，它會留下孔隙在干燥的剩余物質里。
凍干過程分為冷凍、升華、解析干燥三個階段，每一個階段都有相應的要求， 不同的物料其要求各不相同，各階段工藝設計及控制手段的差異直接關系凍干產品的質量和凍干設備的性能。
1.冷凍階段 冷凍干燥首先要把原料進行凍結，使原料中的水變成冰，為下階段的升華做好準備。凍結溫度的高低及凍結速度是控制關鍵，溫度要達到物料的凍結點以下， 不同的物料其凍結點各不相同。凍結速度的快慢直接關系到物料中冰晶顆粒的大小，冰晶顆粒的大小對固態物料的結構及升華速率有直接關聯。一般情況下，要 求 1--3 小時完成物料的凍結，進入升華階段。
冷凍干燥是利用升華的原理進行干燥的一種技術，是將被干燥的物質在低溫下快速凍結，然后在適當?shù)恼婵窄h(huán)境，使凍結的水分子直接升華成為水蒸氣逸出的過程。 冷凍干燥得到的產物稱作凍干物（lyophilizer），該過程稱作凍干（lyophilization）。物質在干燥前始終處于低溫（凍結狀態），同時冰晶均勻分布于物質中，升華過程不會因脫水而發生濃縮現象，避免了由水蒸氣產生泡沫、氧化等副作用。干燥物質呈干海綿多孔狀，體積基本不變，極易溶于水而恢復原狀。在最大程度上防止干燥物質的理化和生物學方面的變性?！±鋬龈稍餀C(jī)系由制冷系統、真空系統、加熱系統、電器儀表控制系統所組成。主要部件為干燥箱、凝結器、冷凍機組、真空泵、加熱/冷卻裝置等。它的工作原理是將被干燥的物品先凍結到三相點溫度以下，然后在真空條件下使物品中的固態水份（冰）直接升華成水蒸氣，從物品中排除，使物品干燥。物料經前處理后，被送入速凍倉凍結，再送入干燥倉升華脫水，之后在后處理車間包裝。真空系統為升華干燥倉建立低氣壓條件，加熱系統向物料提供升華潛熱，制冷系統向冷阱和干燥室提供所需的冷量。 本設備采用高效輻射加熱，物料受熱均勻；采用高效捕水冷阱，并可實現快速化霜；采用高效真空機組，并可實現油水分離；采用并聯集中制冷系統，多路按需供冷，工況穩定，有利節能；采用人工智能控制，控制精度高，操作方便。欣諭儀器網 對凍干制品的質量要求是：生物活性不變、外觀色澤均勻、形態飽滿、結構牢固、溶解速度快，殘余水分低。要獲得高質量的制品，對凍干的理論和工藝應有一個比較全面的了解。凍干工藝包括預凍、升華和再凍干三個分階段。合理而有效地縮短凍干的周期在工業生產上具有明顯的經濟價值。
一 制品的凍結
溶液速凍時（每分鐘降溫10~50℃），晶粒保持在顯微鏡下可見的大??；相反慢凍時（1℃/分），形成的結晶肉眼可見。粗晶在升華留下較大的空隙，可以提高凍干的效率，細晶在升華后留下的間隙較小，使下層升華受阻，速成凍的成品粒子細膩，外觀均勻，比表面積大，多孔結構好，溶解速度快，便成品的引濕性相對也要強些?！∷幤吩趦龈蓹C(jī)中預凍在兩種方式：一種是制品與干燥箱同時降溫；另一種是待干燥箱擱板降溫至-40℃左右，再將制品放入。前者相當于慢凍，后者則介于速凍與慢凍之間，因而常被采用，以兼顧凍干效率與產品質量。此法的缺點是制品入箱時，空氣中的水蒸氣將迅速地凝結在擱板上，而在升華初期，若板升溫較快，由于大面積的升華將有可能超越凝結器的正常負荷。此現象在夏季尤為顯著?！≈破返膬鼋Y(jié)處于靜止?fàn)顟B(tài)。經驗證明，過冷現象容易發生至使制品溫度雖已達到共晶點。但溶質仍不結晶，為了克服過冷現象，制品凍結的溫度應低于共晶點以下一個范圍，并需保持一段時間，以待制品完全凍結。
二 升華的條件與速度
冰在一定溫度下的飽和蒸汽壓大于環境的水蒸氣分壓時即可開始升華；比制品溫更低的凝結器對水蒸氣的抽吸與捕獲作用，則是維護升所必需的條件?！怏w分子在兩次連續碰撞之間所走的距離稱為平均自由程，它與壓力成反比。在常壓下，其值很小，升華的水分子很容易與氣體碰撞又返回到蒸汽源表面，因而升華速度很漫。隨著壓力降低13.3Pa以下，平均自由程增大105倍，使升華速度顯著加快，飛離出來的水分子很少改變自己的方面，從而形成了定向的蒸汽流。 真空泵在凍干機中起著抽除永久氣體的作用，以維護升華所必需的低壓強。1g水蒸氣在常壓下為1.25L而在13.3Pa時卻膨脹為10000升，普通的真空泵在單位時間內抽除如此大量的體積是不可能的。凝結器實際上形成了專門捕集水蒸氣的真空泵。 制品與凝結的溫度通常為-25℃與-50℃。冰在該溫度下的飽和蒸汽壓分別為63.3Pa與1.1Pa，因而在升華面與冷凝面之間便產生了一個相當大的壓力差，如果此時系統內的不凝性氣體分壓可以忽略不計，它將促使制品升華出來的水蒸氣，以一定的流速定向地抵達凝結器表面結成冰霜。 冰的升華熱約為2822J/克，如果升華過程不供給熱量，那末制品只有降低內能來補償升華熱，直至其溫度與凝結器溫度平衡后，升華也就停止了。為了保持升華與冷凝來的溫度差，必須對制品提供足夠的熱量。
三 升華過程
在升溫的第一階段（大量升華階段），制品溫度要低于其共晶點一個范圍。因此擱板溫要加以控制，若制品已經部分干燥，但溫度卻超過了其共晶點，此時將發生制品融化現象，而此時融化的液體，對冰飽和，對溶質卻未飽和，因而干燥的溶質將迅速溶解進去，最后濃縮成一薄僵塊，外觀極為不良，溶解速度很差，若制品的融化發生在大量升華后期，則由于融化的液體數量較少，因而被干燥的孔性固體所吸收，造成凍干后塊狀物有所缺損，加水溶解時仍能發現溶解速度較慢?！≡诖罅可A過程，雖然擱板和制品溫度有很大懸殊，但由于板溫、凝結器溫度和真空溫度基本不變，因而升華吸熱比較穩定，制品溫度相對恒定。隨著制品自上而下層層干燥，冰層升華的阻力逐漸增大。制品溫度相應也會小幅上升。直至用肉眼已不到冰晶的存在。此時90%以上的水分已除去。大量升華的過程至此已基本結束，為了確保整箱制品大量升華完畢，板溫仍需保持一個階段后再進行第二階段的升溫。剩余百分之幾的水分稱殘余水分，它與自由狀態的水在物理化學性質上有所不同，殘余水分包括了化學結合之水與物理結合之水，諸如化合的結晶水結晶、蛋白質通過氫鍵結合的水以及固體表面或毛細管中吸附水等。由于殘余水分受到某種引力的束縛，其飽和蒸汽壓則是不同程度的降低，因而干燥速度明顯下降。雖然提高制品溫度促進殘余水分的氣化，但若超過某極限溫度，生物活性也可能急劇下降。保證制品安全的最高干燥溫度要由實驗來確定。通常我們?cè)诘诙A段將板溫+30℃左右，并保持恒定。在這一階段初期，由于板溫升高，殘余水分少又不易氣化，因此制品溫度上升較快。但隨著制品溫度與板溫逐漸靠攏，熱傳導變得更為緩慢，需要耐心等待相當長的一段時間，實踐經驗表明，殘余水分干燥的時間與大量升華的時間幾乎相等有時甚至還會超過。
四 凍干曲線
凍干曲線圖
將擱板溫度與制品溫度隨時間的變化記錄下來，即可得到凍干曲線。比較典型的凍干曲線系將擱板升溫分為兩個階段，在大量升華時擱板溫度保持較低，根據實際情況，一般可控制在-10至+10之間。第二階段則根據制品性質將擱板溫度適當調高，此法適用于其熔點較低的制品。若對制品的性能尚不清楚，機器性能較差或其工作不夠穩定時，用此法也比較穩妥?！∪绻破饭簿c(diǎn)較高，系統的真空度也能保持良好，凝結器的制冷能力充裕，則也可采用一定的升溫速度，將擱板溫度升高至允許的最高溫度，直至凍干結束，但也需保證制品在大量升華時的溫度不得超過共晶點?！∪糁破穼?duì)熱不穩定，則第二階段板溫不宜過高。為了提高第一階段的升華速度，可將擱板溫度一次升高至制品允許的最高溫度以上；待大量升華階段基本結束時，再將板溫降至允許的最高溫度，這后兩種方式雖然使大量的升華速度有一些提高，但其抗干擾的能力相應降低，真空度和制冷能力的突然降低或停電都可能會使制品融化。合理而靈活地掌握第一種方式，仍是目前較常用的方式。
真空冷凍干燥機由干燥箱、制冷系統真空系統、媒體換熱循環系統、自動控制系統、氣動系統及在位清洗和消毒系統組成。[1]
干燥箱是真空密閉低壓容器，材料全部采用不銹鋼，能承受正負壓，符合蒸汽滅菌的要求,密封采用耐高溫、耐低溫的硅橡膠，保溫層采用閉泡彈性絕熱保溫材料。
1)箱體：采用空間利用率高的矩形箱體，底部設置排水口，側面開一觀察窗，箱體上還裝有壓力計、測溫電阻、放氣閥、滲氣閥、安全閥、噴淋進口接頭。
2)擱板：食品的降溫與開溫所需的能量都是通過換熱媒體傳導給擱板，再到食品。擱板采用特殊空心夾板，強度高，密封性好。擱板組件通過支架安裝在凍干燥箱內，最上層要設置一塊板層作為熱量輻射補償板，確保箱內食品的空間都處在相同的溫度環境下國，另外，擱板兩側和后面都設置擋軌，以避免食品盤或食品脫離擱板。
3)箱門：采用氣缸自動鎖緊裝置。確保箱體內部壓過程中所需要的真空度。真空泵工作時打開千箱蝶間，真空干燥室內的空氣及水蒸汽經過捕水器捕提水分后進入真空泵，由真空泵排氣口排出系統，在真空泵的排氣口裝有油霧捕集器，以防止排出氣體中的煙霧污染室內環境。為了防止水蒸氣進入泵內，系統配置了氣鎮閥，干燥過程中打開氣鎮閥。
食品的降溫與升溫所需的能量都是由循環泵驅動通過換熱媒體傳導給擱板，再到食品。食品降溫的冷源由制冷系統提供，食品升溫的熱源由加熱罐提供，降溫與升溫的切換通過控制冷源和熱源的電磁閥門開關來完成。升溫時蒸汽進人加熱罐加熱媒體，用氣動三通調節閥調節來自加熱罐的熱媒和擱板回流熱媒的混合比，并控制板式換熱器冷卻水電做閥的開閉來控制擱板的溫度。系統有熱媒加熱罐板式換熱器，氣動調節閥、冷卻水電磁閥、循環泵、管路、電磁閥、溫度傳感器等。
具有凍干曲線設定，真空泵測試與控制，媒體溫度、食品溫度捕水器溫度控制，干燥狀態檢測，除路，在位清洗滅菌，自動保護和報警等功能。
控制氣動閥門
用于干箱捕水器的清洗和蒸汽消毒
編輯
(1)啟動凍干機。根據凍干產品工藝需求設置凍干機真空度為25Pa，并進行抽真空測試，需3次重復測試。
(2)合格標準。真空度達到25 Pa以下，所需時間≤40 min（參考藥用真空冷凍干燥機行業標準JB/T20032- 2012， 同時結合產品工藝要求）。
(1)在整個凍干腔體的內表面噴灑層維生素B2水溶液，濃度為15 mg/L，特別注意難以清洗部位(如管口，箱體頂部和板層下方)要噴酒完全。開啟注射用水，啟動CIP循環，完成CIP后，用熒光燈照射檢查腔體內表面，尋找是否殘留有維生素B,熒光物部位，進行3次重復的測試。
(2)合格標準。CIP清洗后的腔體內部表面無可見熒光物，清洗覆蓋率100%(參考藥用真空冷凍干燥機行業標準JB/T20032-2012)。
(1)呼吸器完整性檢測。使用IntegtestTM V4.0型便攜式完整性測試儀，在2500 mbar的測試壓力下，使用水浸入法檢測呼吸器的完整性。
(2)呼吸器在線滅菌效果。在呼吸器內放置1支滅菌生物指示劑，運行凍干機在線滅菌SIP程序，與在線滅菌SIP測試同時進行。滅菌結束后取出指示劑進行培養，進行3次重復測試。
(3)合格標準。最大流量
